بازیافت بخار اکسید کننده حرارتی تجدید پذیر کاهش مبادله گرما از دست دادن اثر کوچک
خلاصه:
در فرآیند رولینگ و درمان حرارتی فولاد،کوره بازسازی کننده به توزیع یکنواخت دمای کوره از طریق یک سیستم احتراق معکوس دو طرفه برای جلوگیری از سوختگی بیش از حد محلی یا گرم شدن ناکافی قطب فولادی می رسد.ظرفیت ذخیره گرما در دمای بالا (بیش از 1200 درجه سانتیگراد) می تواند تولید مقیاس اکسید آهن را به طور قابل توجهی کاهش دهد و نرخ بهره برداری فولاد را بهبود بخشد. the regenerative heating furnace saves more than 40% energy compared to the traditional pusher furnace and has become a standard equipment for modern steel plants to reduce energy consumption per ton of steel.

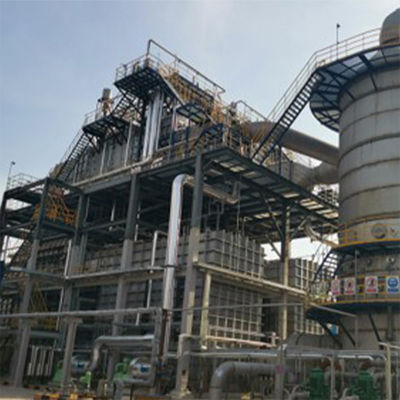

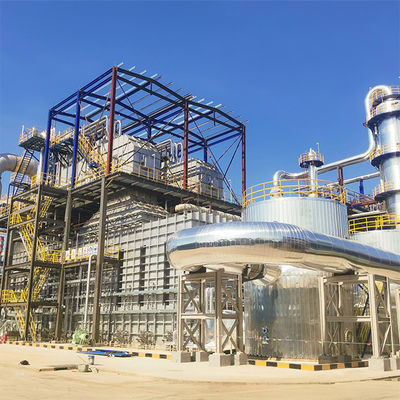

تصویر محصول:
معرفی محصول:
این سیستم برای واحد 100،000 تن / سال MMA (متیل متراکریلات) سفارشی شده است.آن را به تصویب می رسد RTO اکسیژن ذخیره سازی حرارتی + فاضلاب مایع هماهنگ فرآیند سوزاندن برای غلظت بالا فاضلاب آلی مایع و گاز فاضلاب فرآیند (از جمله مایع ترکیب)از طریق دمای بالای 1100°C، محصولات جانبی MMA (مانند آلدهیدها و مواد آلی استر) به طور کامل تجزیه می شوند،و دیگ بخار استفاده می شود برای بازیابی گرما گاز دود برای تولید بخار فوق گرم صنعتی، به منظور دستیابی به بی ضرر بودن همزمان مایعات فاضلاب و گاز فاضلاب و بازسازی انرژی.گاز دود با رعایت استانداردها پس از SNCR denitrification و نیمه خشک desulfurization و پاکسازی گرد و غبار تخلیه می شود، شکل دادن به یک حلقه بسته از کل فرآیند "تحفیر-نفايات گرمایی-تطهیر"، با ارزش سالانه تامین بخار بیش از 30 میلیون یوآن.
ظرفیت تصفیه گازهای زائد:71603 Nm3/h (از جمله گازهای فاضلاب فرآیند MMA)
ظرفیت تصفیه مایع زباله های فرآیند متمرکز:9،600 کیلوگرم/ساعت
ظرفیت تصفیه مایعات زباله های بیوشیمیایی:3،000 kg/h
ظرفیت تصفیه مایعات ترکیب شده:1264 کیلوگرم در ساعت
تولید مشترک بخار:۲۲ تن در ساعت (آب بخار فوق گرم)
پارامترهای بخار:4.3 MPaG، 435°C (به طور مستقیم در چرخه تولید استفاده می شود)
اثر پا:60m×30m (طراحی کامپکت ماژولار)
واحد سوختگی:سوختن مایعات زباله (950-1100°C)
بازیافت گرما:دیگ بخار + مبادله گرما صفحه با دمای بالا
ماژول تصفیه:ضد نیترونیزه کردن SNCR، جاروبرقی نیمه خشک، فن کشش تحریک شده
قبل از درمان:سیستم برج تخلیه فاضلاب
تئوري:
RTO شامل اتاق های عایق شده پر از محیط سرامیکی با دمای بالا است. در طول کار، هوا آلوده از طریق یک اتاق بازیابی انرژی وارد اکسید کننده می شود.که رسانه سرامیکی قبل از ورود آن به اتاق اکسیداسیون آن را گرم می کنددر حالی که هوا از طریق بستر حرکت می کند، دمای آن به سرعت افزایش می یابد. واکنش اکسیداسیون در اتاق احتراق اتفاق می افتد، تبدیل هوا آلوده به CO2 و بخار آب،آزاد کردن مقدار قابل توجهی از انرژی حرارتی.
گاز گرم و تمیز از بستر بازیافت دوم خارج می شود و گرما را در رسانه های سرامیکی باقی می گذارد. در چرخه بعدی، جریان فرآیند برعکس جریان می یابد،استفاده از گرما ذخیره شده برای گرم کردن هوا وارد شدهبا تغییر دوره ای فرآیند ورودی، خروجی و پاکسازی، جریان جهت را در اکسید کننده تغییر می دهد و مراحل پیش گرم کردن، اکسید کردن، ذخیره گرما و انتشار را تکمیل می کند.این فرآیند ذخیره گرما اجازه می دهد تا انرژی حرارتی آزاد شده در هنگام اکسیداسیون دوباره استفاده شود، کاهش مصرف سوخت برای پیش گرم کردن.
برای حفظ کارایی بهینه بازیابی گرما، جهت جریان فرآیند به طور منظم با استفاده از دریچه های بازگردان اتوماتیک کنترل شده توسط سیستم PLC تغییر می کند.
مزایا:
(1)سیستم واحد با سه نوع رسانه پیچیده سازگار است: مایع ضایعات متمرکز، مایع ضایعات بیوشیمیایی و مایع ترکیب شده. نرخ حذف ماده آلی ≥99.9٪ است،حل مشکل "تجزعات مایع متغیر زباله و نوسانات بزرگ در ارزش کالری" در فرآیند MMA.
(2)سوختن کننده می تواند به دمای 1100 درجه سانتیگراد مقاومت کند و دارای زمان اقامت ≥2 ثانیه است، که تضمین می کند دیوکسین ها و اجزای دشوار برای تجزیه به طور کامل تجزیه شوند.
(3)پارامترهای بخار با نیازهای شبکه کارخانه های شیمیایی برای کاهش تلفات تبادل حرارتی ثانویه سازگار شده است.
(4)این یک راه حل یکپارچه از "پابندی حفاظت از محیط زیست-بازیافت بخار-کاهش هزینه و بهبود بهره وری" برای پروژه های شیمیایی با ارزش افزوده بالا مانند MMA،کمک به دستیابی به هدف یک کارخانه "تقریبا صفر انتشار".
تحقیق و توسعه و تولید:
رویدینگ مرکز فناوری مهندسی منابع سوزان پاک استان جیانگسو و آزمایشگاه اصلی مرکز نوآوری مشترک JICUI-Ruidings را تاسیس کرده است.
اينآزمایشگاه مجهز به تجهیزات پیشرفته تشخیص مانند طیف سنجی انتشار پلاسما ICP، طیف سنجی جذب اتمی، طیف سنجی فلورسنت اتمی است.تحلیلگر کروماتوگرافی یون با احتراق در دمای بالا، تحلیلگر سرعت احتراق با دمای بالا و آزمایش کننده نقطه روشنایی تعادل سریع. این قابلیت تجزیه و تحلیل فلزات سنگین، تجزیه و تحلیل عناصر، تجزیه و تحلیل ارزش کالری گاز خارج شده را دارد.تشخیص نقطه ذوب خاکستری، آزمایش کیفیت آب دیگ سوختگی، تجزیه و تحلیل فاضلاب و تجزیه و تحلیل زباله های فرار و غیره.
محصولات مرتبط:
مشتریان اصلی:
معرفی شرکت:
رویدینگ در مهندسی، ساخت، ساخت، خدمات راه اندازی سیستم پردازش احتراق زباله های صنعتی از جمله اکسید کننده حرارتی (همچنین به عنوان سوزنده شناخته می شود) متخصص است.,سیستم بازیافت گرما (دستور) ، ظرف تحت فشار، سیستم تصفیه گاز دود (DeSOX، DeNOx) و مبادله گرما صفحه ای، و غیره.
رویدینگ با گواهینامه EPC، گواهینامه ASME، گواهینامه EPC، گواهینامه EPC، گواهینامه ASME، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPCمجوز تولید دیگ کلاس A، گواهینامه نصب و بازسازی و نگهداری دیگ کلاس A، گواهینامه طراحی و تولید A2 برای ظرف مطبوع، گواهینامه طراحی و ساخت خط لوله مطبوع GC1 ، GC2.
سر و صدامساحت ساختمان بیش از 250،000 متر مربع را پوشش می دهد و نزدیک به 300 کارمند حرفه ای و فنی دارد.در صنایع مختلف داخلی و بین المللی گسترش یافته است، با سهم قابل توجهی از بازار در صنعت پتروشیمی.
سوال:
1تجارت اصلی این شرکت چیست؟
تمرکز بر تحقیق و توسعه، طراحی، تولید، نصب و راه اندازی سه زباله صنعتی (گازهای زباله / زباله مایع / زباله های جامد)و تجهیزات حمایتی (مانند مبادلات گرما) را فراهم کنند.، خشک کن های لجن و غیره)
2شما مدرک تخصصي داريد؟
شرکت در حال حاضر گواهینامه های سیستم مدیریت کیفیت، محیط زیست، بهداشت شغلی و بهداشت و ایمنی شغلی را گذراند،و دارای مدرک درجه دو برای قرارداد مهندسی حفاظت از محیط زیست است، طراحی مهندسی محیط زیست خاص کلاس B، صلاحیت تولید دیگ کلاس A، نصب دیگ کلاس A، گواهی بازرسی و نگهداری،گواهینامه طراحی و ساخت ظرف فشار A2، گواهی طراحی و نصب لوله فشار GC1، GC2 و گواهی صلاحیت کنترل آلودگی محیط زیست کلاس A (نفايات، گازهای فاضلاب، مایعات فاضلاب).
3محصولات اصلی چیست؟
(1) سوختن گاز زباله:
کوره اکسیداسیون حرارتی بازسازی (RTO) ، کوره اکسیداسیون کاتالیستی بازسازی (RC0) ، کوره اکسیداسیون کاتالیستی (C0) ، سوختن حرارتی درجه حرارت بالا (T0)کوره ی دنیترفیکیشن کاتالیستی (SCR)
(2) سوزاننده مایعات زباله:
سوختن مایع زباله های آلی، سوختن مایع زباله های حاوی نمک، سوختن بقایای اجزای سنگین
(3) سوختن جامد:
سوختن فانوس چرخشی ترکیبی، سوختن پیروزیس کنترل شده با گاز، سوختن بستر مایع، سوختن مرحله ای
(4) دیگ سطح A:
دیگ بخار ماژولار، دیگ بخار تونل، دیگ سوختن متداول کوره-دیگ بخار، دیگ بخار غشاء غشاء بزرگ، دیگ لوله آتش
(5) مبادله گرما صفحه:
مبادله گرما صفحه فشار کاملاً جوشیده شده، مبادله گرما لوله گرد و غبار با کارایی بالا، مبادله گرما لوله مارپیچی با کارایی بالا
(6) ماشین کمکی سوزاندن:
خشک کن لجن، سوزنده سفارشی، خردکن زباله های جامد، کاتالیزور VOC
4مزایای فنی در چه جنبه هایی منعکس می شود؟ آیا تا به حال تجربه همکاری های بین المللی داشته اید؟
ما 29 تکنولوژی ثبت اختراع شده داریم، که زمینه های بهینه سازی ساختار سوختن، بازیابی گرما و غیره را پوشش می دهد. شرکت یک تیم طراحی درجه یک در چین دارد،که در فن آوری سوختنگاه تسلط داشته باشد و با کار سوختنگاه آشنا باشدطراحان دارای پایه های نظری محکم و تجربه طراحی و عملی غنی هستند.آنها ترکیب کار دستگاه های پیشرفته در داخل و خارج از کشور برای انجام فرآیند و طراحی ساختاری. پاسخ طراحی سریع است، و برنامه می تواند در زمان با توجه به الزامات خریدار اصلاح شود، و پیشنهادات بهینه سازی می تواند با توجه به داده ها و فرآیندهای خریدار انجام شود.
5دامنه خدمات شامل چه چیزی است؟
ما خدمات فرآیند کامل را از مشاوره پروژه، طراحی طرح، تولید تجهیزات تا نصب و راه اندازی، و پشتیبانی از لوله فشار و بازسازی دیگ ارائه می دهیم.
6پرونده هاي موفق براي ارجاع وجود داره؟
این سیستم به صنایع متعددی از جمله نفت، مواد شیمیایی، داروسازی و دفع زباله های جامد خدمت کرده است. موارد معمول شامل سیستم RTO گاز زباله های آلی،پروژه سوختن مایع زباله های شیمیایی، و غیره
7چطور ميتونيم با همکاري يا نقل قولي دست پيدا کنيم؟
شما می توانید نیازهای خود را از طریق فرم آنلاین وب سایت رسمی ارسال کنید یا مستقیماً با:
تلفن: +86 15606162805 ؛ +86 0510-87418884
ایمیل: ruiding@rdee.com.cn
آدرس: منطقه غلظت صنعتی Xinzhuang، شهر Yixing، استان Jiangsu، چین.
8همکاري تجارتي بين المللي وجود داره؟
با داشتن حق واردات و صادرات مستقل، می توانیم خدمات صادرات تجهیزات و سفارشی سازی راه حل فنی را برای مشتریان خارج از کشور ارائه دهیم.
