تولیدی برق با چرخه ترکیبی و بازیابی گرما
خلاصه:
مقدار زیادی از گازهای فاضلاب با دمای بالا در طول فرآیند تولید شیمیایی تولید می شود.این دیگ گرمای فاضلاب از مواد خاص و ساختار ضد خوردگی برای به دست آوردن گرمای فاضلاب از راکتورها استفاده می کند، کوره های ترک و تجهیزات دیگر، تولید بخار برای فرآیند یا تولید برق و بهبود نرخ استفاده کلی از انرژی.

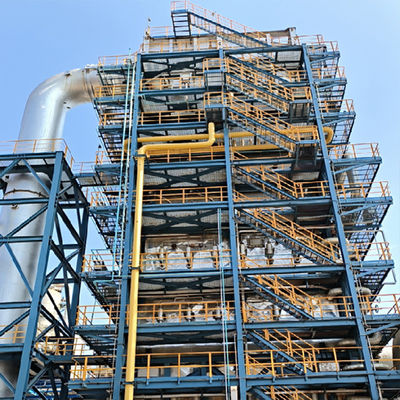

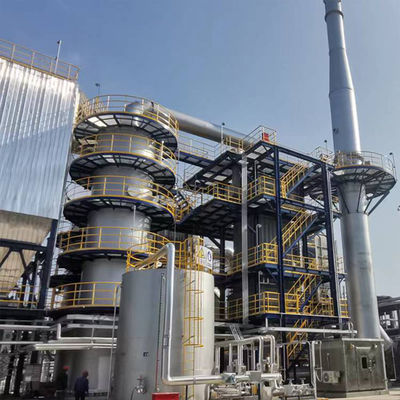

تصویر محصول:
معرفی محصول:
این دیگ گرمای فاقد مصرف برای بازیابی گرما فاقد مصرف گازهای دخانی در دمای بالا از سوختن CO در واحد کرک کاتالیستی پالایشگاه طراحی شده است.95 ميده.6t/h (ضغط 3.9MPa، دمای 440°C) بخار فوق گرم فشار متوسط. منبع بخار آن شامل دو قسمت است: 56.2t/h بخار اشباع شده تولید شده توسط خود سیستم و 39.۴ت/ساعت بخار اشباع شده از خارجعلاوه بر این، دیگ بخار آب تغذیه را به 26.89 تن در ساعت آب گرم با دمای بالا برای خروجی خارجی از طریق فرآیند پیش گرم تبدیل می کند.تحقق تقاضا برای بخار فرآیند واحد و استفاده از انرژی در همان زمان، مصرف انرژی کلی را به طور قابل توجهی کاهش می دهد
دیگ بخار از نوع "پ" طراحی ساختاری دارد، مجهز به یک طبل بخار، یک بخش تبخیر صفحه نمایش، یک سوپر هیتر با دمای بالا / دمای پایین،یک بخش تبخیر با دمای بالا/ دمای پایین و یک اکانومیزر با دمای بالا/ دمای پایین، و سطح گرمایش یک طراحی ماژولار را اتخاذ می کند. یک دستگاه خنک کننده اسپری آب بین سوپر هیتر های دمای بالا و دمای پایین برای کنترل دقیق دمای بخار قرار دارد.یک نطفه موج شوک بین ماژول ها برای تمیز کردن سوت در زمان واقعی از طریق امواج شوک فرکانس بالا برای اطمینان از بهره وری انتقال گرما پایدار سطح گرمایش تنظیم شده است..
مشخصات فنی:
| نوع دیگ |
دمای متوسط و فشار متوسط، نوع П |
| مدل دیگ |
Q193.2/860-95.6-3.9/440 |
| ظرفیت نامی تبخیر |
95.6t/h (از جمله 39.4t/h بخار اشباع شده خارجی) |
| فشار بخار نامی |
3.9MPa |
| دمای بخار نامی |
۴۴۰ درجه سانتیگراد |
| جریان آب تغذیه |
97.1t/h (از جمله 40.2t/h از آب تغذیه خارجی) |
| دمای ورودی آب تغذیه |
140 درجه سانتیگراد |
| جریان گاز دود |
193192Nm3/h |
| دمای گاز دود |
860°C |
| دمای گازهای خروجی |
176 درجه سانتیگراد |
| طرح دما |
طرح در فضای باز |
مزایا:
(1)بازیافت گرما مصرفی کارآمد:
سازگاری با گاز دود با دمای بالا 860 درجه سانتیگراد (193192Nm3/h) ، خنک شدن عمیق به 176 درجه سانتیگراد و استفاده موثر از آبشار گرما ضایعات.
(2) ادغام انعطاف پذیر بخار:
ظرفیت تبخیر نامی 95.6t/h (شامل 39.4t/h دسترسی بخار خارجی)و تولید بخار بیش از حد گرم شده 440 درجه سانتیگراد به دقت کنترل می شود تا نیازهای پویا فرآیند پالایش و شیمیایی را برآورده کند.
(3) تعمیرات قوی ماژولار:
طرح نوع پ + طراحی ماژول منطقه ی دمایی (سوپر هیتر/ تبخیرگر/ اکانومایزر دمای بالا/ پایین) ، مجهز به سیستم انفجار دود موج شوک،بهره وری انتقال گرما بیش از 15 درصد افزایش می یابد.
(4) یکپارچه سازی قابل توجه صرفه جویی در انرژی:
فرآیند پیش گرم کردن 26.89 تن آب گرم با دمای بالا در ساعت تولید می کند و همزمان مصرف انرژی کلی دستگاه را 20 تا 30 درصد کاهش می دهد.
(5) تکنولوژی کنترل دمای پیشرفته:
دستگاه خنک کننده اسپری آب، کنترل تحمل ±5°C بخار 3.9MPa را به دست می آورد و عملکرد ایمن و پایدار سیستم را تضمین می کند.
تحقیق و توسعه و تولید:
رویدینگ مرکز فناوری مهندسی منابع سوزان پاک استان جیانگسو و آزمایشگاه اصلی مرکز نوآوری مشترک JICUI-Ruidings را تاسیس کرده است.
اينآزمایشگاه مجهز به تجهیزات پیشرفته تشخیص مانند طیف سنجی انتشار پلاسما ICP، طیف سنجی جذب اتمی، طیف سنجی فلورسنت اتمی است.تحلیلگر کروماتوگرافی یون با احتراق در دمای بالا، تحلیلگر سرعت احتراق با دمای بالا و آزمایش کننده نقطه روشنایی تعادل سریع. این قابلیت تجزیه و تحلیل فلزات سنگین، تجزیه و تحلیل عناصر، تجزیه و تحلیل ارزش کالری گاز خارج شده را دارد.تشخیص نقطه ذوب خاکستری، آزمایش کیفیت آب دیگ سوختگی، تجزیه و تحلیل فاضلاب و تجزیه و تحلیل زباله های فرار و غیره.
محصولات مرتبط:
مشتریان اصلی:
معرفی شرکت:
رویدینگ در مهندسی، ساخت، ساخت، خدمات راه اندازی سیستم پردازش احتراق زباله های صنعتی از جمله اکسید کننده حرارتی (همچنین به عنوان سوزنده شناخته می شود) متخصص است.,سیستم بازیافت گرما (دستور) ، ظرف تحت فشار، سیستم تصفیه گاز دود (DeSOX، DeNOx) و مبادله گرما صفحه ای، و غیره.
رویدینگ با گواهینامه EPC، گواهینامه ASME، گواهینامه EPC، گواهینامه EPC، گواهینامه ASME، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPC، گواهینامه EPCمجوز تولید دیگ کلاس A، گواهینامه نصب و بازسازی و نگهداری دیگ کلاس A، گواهینامه طراحی و تولید A2 برای ظرف مطبوع، گواهینامه طراحی و ساخت خط لوله مطبوع GC1 ، GC2.
سر و صدامساحت ساختمان بیش از 250،000 متر مربع را پوشش می دهد و نزدیک به 300 کارمند حرفه ای و فنی دارد.در صنایع مختلف داخلی و بین المللی گسترش یافته است، با سهم قابل توجهی از بازار در صنعت پتروشیمی.
سوال:
1تجارت اصلی این شرکت چیست؟
تمرکز بر تحقیق و توسعه، طراحی، تولید، نصب و راه اندازی سه زباله صنعتی (گازهای زباله / زباله مایع / زباله های جامد)و تجهیزات حمایتی (مانند مبادلات گرما) را فراهم کنند.، خشک کن های لجن و غیره)
2شما مدرک تخصصي داريد؟
شرکت در حال حاضر گواهینامه های سیستم مدیریت کیفیت، محیط زیست، بهداشت شغلی و بهداشت و ایمنی شغلی را گذراند،و دارای مدرک درجه دو برای قرارداد مهندسی حفاظت از محیط زیست است، طراحی مهندسی محیط زیست خاص کلاس B، صلاحیت تولید دیگ کلاس A، نصب دیگ کلاس A، گواهی بازرسی و نگهداری،گواهینامه طراحی و ساخت ظرف فشار A2، گواهی طراحی و نصب لوله فشار GC1، GC2 و گواهی صلاحیت کنترل آلودگی محیط زیست کلاس A (نفايات، گازهای فاضلاب، مایعات فاضلاب).
3محصولات اصلی چیست؟
(1) سوختن گاز زباله:
کوره اکسیداسیون حرارتی بازسازی (RTO) ، کوره اکسیداسیون کاتالیستی بازسازی (RC0) ، کوره اکسیداسیون کاتالیستی (C0) ، سوختن حرارتی درجه حرارت بالا (T0)کوره ی دنیترفیکیشن کاتالیستی (SCR)
(2) سوزاننده مایعات زباله:
سوختن مایع زباله های آلی، سوختن مایع زباله های حاوی نمک، سوختن بقایای اجزای سنگین
(3) سوختن جامد:
سوختن فانوس چرخشی ترکیبی، سوختن پیروزیس کنترل شده با گاز، سوختن بستر مایع، سوختن مرحله ای
(4) دیگ سطح A:
دیگ بخار ماژولار، دیگ بخار تونل، دیگ سوختن متداول کوره-دیگ بخار، دیگ بخار غشاء غشاء بزرگ، دیگ لوله آتش
(5) مبادله گرما صفحه:
مبادله گرما صفحه فشار کاملاً جوشیده شده، مبادله گرما لوله گرد و غبار با کارایی بالا، مبادله گرما لوله مارپیچی با کارایی بالا
(6) ماشین کمکی سوزاندن:
خشک کن لجن، سوزنده سفارشی، خردکن زباله های جامد، کاتالیزور VOC
4مزایای فنی در چه جنبه هایی منعکس می شود؟ آیا تا به حال تجربه همکاری های بین المللی داشته اید؟
ما 29 تکنولوژی ثبت اختراع شده داریم، که زمینه های بهینه سازی ساختار سوختن، بازیابی گرما و غیره را پوشش می دهد. شرکت یک تیم طراحی درجه یک در چین دارد،که در فن آوری سوختنگاه تسلط داشته باشد و با کار سوختنگاه آشنا باشدطراحان دارای پایه های نظری محکم و تجربه طراحی و عملی غنی هستند.آنها ترکیب کار دستگاه های پیشرفته در داخل و خارج از کشور برای انجام فرآیند و طراحی ساختاری. پاسخ طراحی سریع است، و برنامه می تواند در زمان با توجه به الزامات خریدار اصلاح شود، و پیشنهادات بهینه سازی می تواند با توجه به داده ها و فرآیندهای خریدار انجام شود.
5دامنه خدمات شامل چه چیزی است؟
ما خدمات فرآیند کامل را از مشاوره پروژه، طراحی طرح، تولید تجهیزات تا نصب و راه اندازی، و پشتیبانی از لوله فشار و بازسازی دیگ ارائه می دهیم.
6پرونده هاي موفق براي ارجاع وجود داره؟
این سیستم به صنایع متعددی از جمله نفت، مواد شیمیایی، داروسازی و دفع زباله های جامد خدمت کرده است. موارد معمول شامل سیستم RTO گاز زباله های آلی،پروژه سوختن مایع زباله های شیمیایی، و غیره
7چطور ميتونيم با همکاري يا نقل قولي دست پيدا کنيم؟
شما می توانید نیازهای خود را از طریق فرم آنلاین وب سایت رسمی ارسال کنید یا مستقیماً با:
تلفن: +86 15606162805 ؛ +86 0510-87418884
ایمیل: ruiding@rdee.com.cn
آدرس: منطقه غلظت صنعتی Xinzhuang، شهر Yixing، استان Jiangsu، چین.
8همکاري تجارتي بين المللي وجود داره؟
با داشتن حق واردات و صادرات مستقل، می توانیم خدمات صادرات تجهیزات و سفارشی سازی راه حل فنی را برای مشتریان خارج از کشور ارائه دهیم.
